Балансировщик нагрузки (Elastic Load Balancer, далее ELB) – часто используемый элемент при проектировании архитектуры в AWS. Цель – эффективное распределение запросов между имеющимися инстансами, а также создание/удаление новых в рамках Auto Scaling Group.

В этой статье я бы хотел рассмотреть самый новый вид балансировщика из представленных в AWS – Gateway Load Balancer (далее GWLB).

На данный момент AWS предлагает 3 варианта ELB (v2*):

* 4й вариант – Classic Load balancer(v1) – считается устаревшим и не рекомендуется для новых проектов.

Application Load Balancer (ALB). Для приложений, использующих HTTP/HTTPS – Level 7.

Network Load Balancer (NLB). Для приложений, использующих TCP, UDP – Level 4.

Первые два достаточно давно известны и подробно разобраны, чего не скажешь о GWLB.

GWLB – Gateway Load balancer. Был представлен AWS в 2020 году и предназначен для достаточно специфичных задач – управление и масштабирование virtual appliance. Речь идет о системах контроля трафика, межсетевых экранах и т.д.

Общая схема работы GWLB ниже:

Схема работы GWLB

Схема работы GWLB

  1. Клиент выполняет запрос к приложению.
  2. GWLB получает запрос и отправляет его к группе virtual appliances. Количество этих virtual appliances может меняться динамически. Обмен запросами происходит через туннель протокола Geneve.
  3. Запрос проверяется и возвращается на GWLB, либо прекращается обработка – в негативном сценарии.
  4. GWLB перенаправляет запрос дальше на обработку к целевому сервису (destination на схеме).
  5. На обратном пути та же схема: GWLB обработает трафик и вернет клиенту.

Cоздание GWLB помощью AWS Management Console

Предполагаемая архитектура: используется два Virtual Private Cloud (далее VPC).

VPC-1: в нем находится GWLB Endpoint и бизнес-логика нашей системы – application servers.

VPC-2: в нем расположен GWLB и target group(далее TG) с апплайнсами, которые выполняют некую логику обработки трафика.

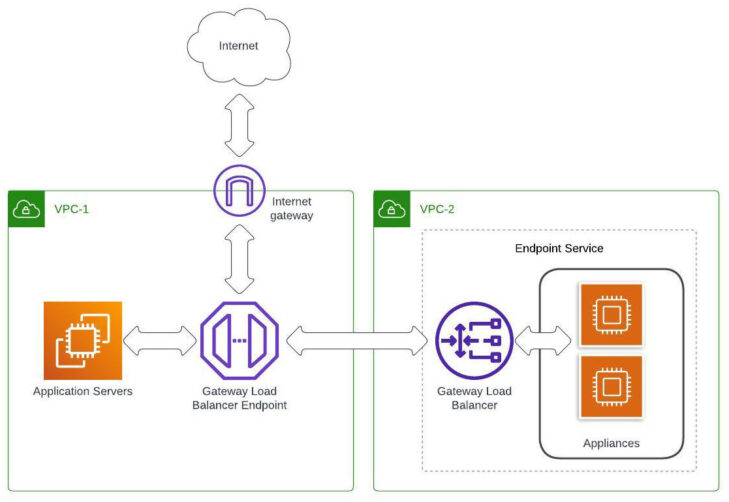

Схема предполагаемой системы

Схема предполагаемой системы

Для начала создадим тестовую TG, куда могут быть добавлены virtual appliances.

Для этого переходим в EC2 > Target groups > Create target group.

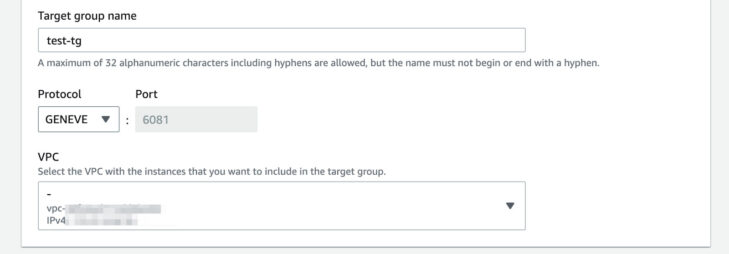

Необходимо выбрать протокол Geneve и порт 6081 – другие протоколы и порты не подойдут. Теперь создадим наш первый GWLB.

Для этого переходим в EC2 > Load balancers >Select load balancer type и выбираем Gateway Load Balancer.

GWLB

GWLB

После кнопки Create необходимо указать базовые настройки:

Basic GWLB

Basic GWLB

GWLB и TG должны находиться в одном VPC с зарегистрированными virtual appliances.

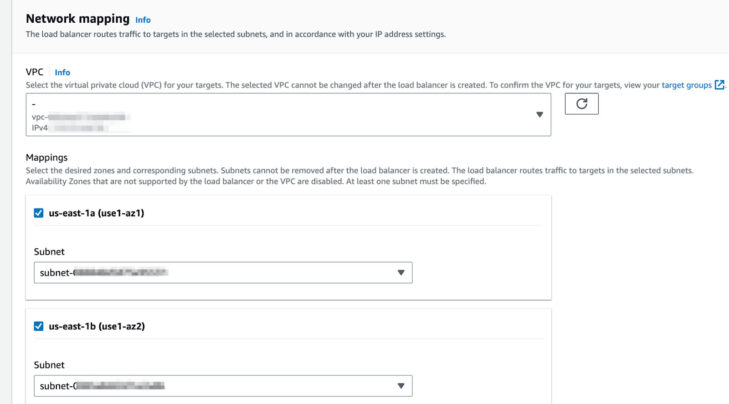

Network mapping GWLB

Network mapping GWLB

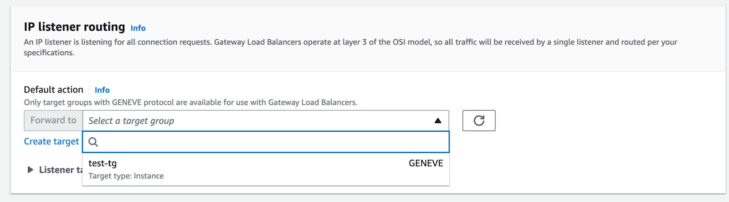

Осталось выбрать созданную ранее TG.

TG

TG

Итак, мы создали наш GWLB. Продолжим конфигурацию других компонентов – создадим Endpoint Service для нашего GWLB. Выбираем тип Gateway.

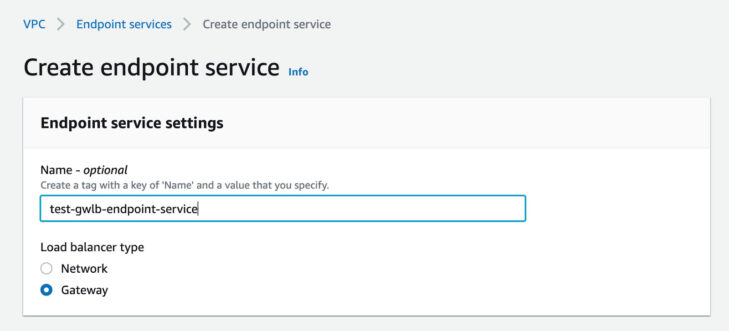

Create endpoint service

Create endpoint service

И указываем созданный раннее GWLB.

Available load balancers

Available load balancers

Осталось создать Endpoint категории Other endpoint services.

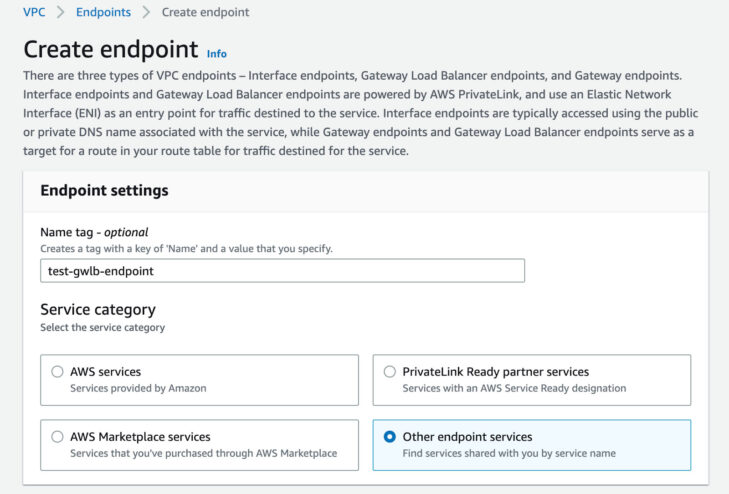

Create endpoint

Create endpoint

В поле service name указываем адрес ранее созданного endpoint service.

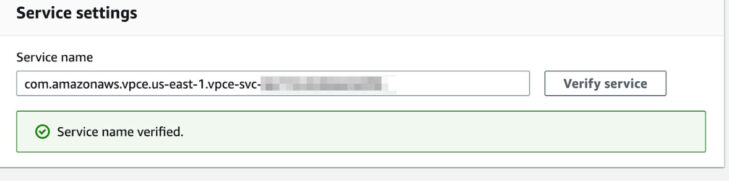

Service settings

Service settings

Endpoint создан. Возвращаемся в Endpoint Services и подтверждаем присоединение endpoint.

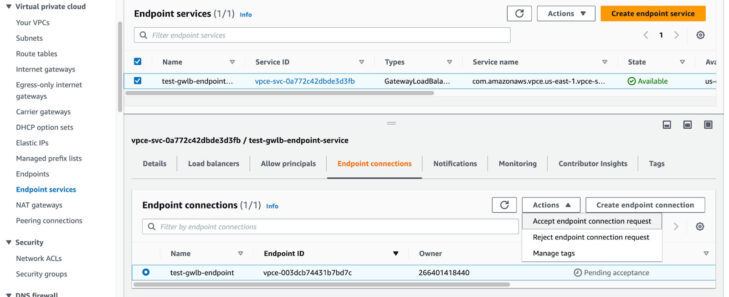

Endpoint services

Endpoint services

Вывод

В этой статье мы рассмотрели и создали пример рабочего Gateway Load Balancer – одного из видов балансировщиков нагрузки, которые предлагает нам AWS. Балансировщик имеет достаточно специфичное применение – масштабирование и управление virtual appliances, такими как межсетевые экраны (firewall), системы обнаружения и предотвращения вторжений (intrusion detection system / intrusion prevention system), а также системы глубокой проверки пакетов (deep packet inspection). Он объединяет прозрачный сетевой шлюз (то есть единую точку входа и выхода для всего трафика) и распределяет трафик, одновременно масштабируя ваши виртуальные устройства в соответствии с потребностями.
